鋼 壩
鋼壩是底軸驅動翻板閘門,在水利水電建設中,隨著城市用水、景觀建設及環境整治和灌溉、發電的需要,翻板閘,水閘和橡膠壩得到廣泛的運用。然而,橡膠壩生產復雜,運行時充水(充氣)升壩或放水(放氣)塌壩時間較長,影響快速截流或泄洪,并且橡膠易于老化,容易發生質量事故。鋼結構閘門及翻板閘克服以上弊端,結構簡單,
節省土建投資,并且可以立門蓄水,臥門行洪排澇,適當開啟調節水位,還可以利用閘門門頂過水,形成人工瀑布的景觀效果。

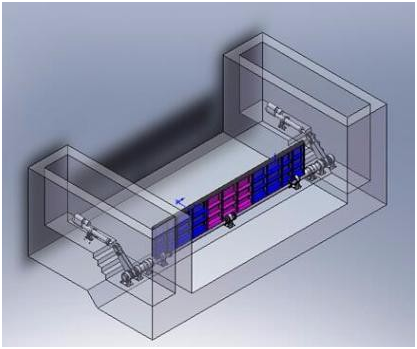

鋼壩閘門結構包括若干相互固定的門葉,門葉下端固定連接底橫軸。底橫軸兩端設有搖臂支撐,通過液壓系統對底橫軸進行控制,從而實現鋼壩立起和臥倒的動作,從而實現調蓄水位的功能。
閘門采用鋼材,表面進行熱噴鍍鋅防腐處理,堅固耐用,運轉件采用復合材料,在水下運行無需加潤滑油。閘門通過液壓設備啟閉,速度快,一般幾分鐘之內即可完成。特有的鎖定裝置,可以有效的控制閘門開啟的角度,水位可以任意調節。

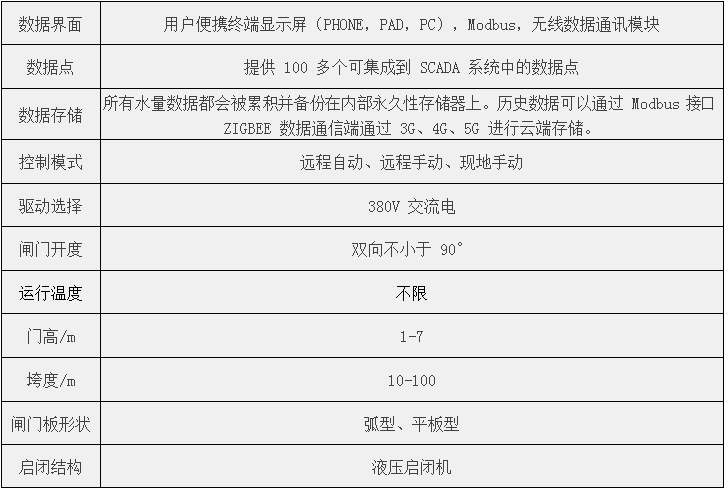

我司鋼壩閘門最大轉角不小于 90°,并且可以在任意設定角度使閘門處于鎖定狀態。鋼壩閘門采用液壓啟閉機驅動,工程工況下運行速度可達到
3-5m/min,一般不超過 10min
即可完成升壩和塌壩,可有效保證突發洪水時能及時泄洪。鋼壩閘控制系統按“少人值守”進行設計,以“分層管理、集中控制”為原則組成控制中心、現地控制和設備三層拓撲結構。具體說明如下:
第一層控制中心層。以樞紐控制中心網管型交換機為核心,通訊協議為 TCP/IP,通信網絡數據吞吐率為
100Mb/s。該層完成系統的數據分析、監測、控制、通信及管理調度等功能,顯示鋼壩閘門工作過程中的工藝參數、電氣參數、設備運行狀態(工作/停止/故障)和閘門開度等。
第二層為現地控制。控制平臺主要完成對現場設備的數據采集、順序控制流程、邏輯控制流程以及與系統中其他裝置的數據交換等。控制層網絡采用 TCP/IP
網絡以及環形拓撲結構,實現控制信號的高速傳輸。
第三層為設備層。利用 Unity PLC 上 MB 通訊接口對 MCC 柜中的軟啟動器和其他智能儀器進行多點通訊。
鋼壩閘控制系統操作運行設有“遠程自動、遠程手動、現地手動”三種工作模式。
液壓壩同步控制、閘門復位控制、極限位置控制、液壓系統主要回路壓力測量、電機及油泵運行狀態測量。
