浮筒閥?用途結構原理工作原理介紹

　　浮筒閥用途:

　　小區、道路、河道排放口等現狀合流管截污

　　合流及分流狀態下初期雨水截流

　　污水水位過高時，防止污水倒灌至雨水系統

　　污水管負荷較大情況下限流，避免大量雨水沖擊污水系統

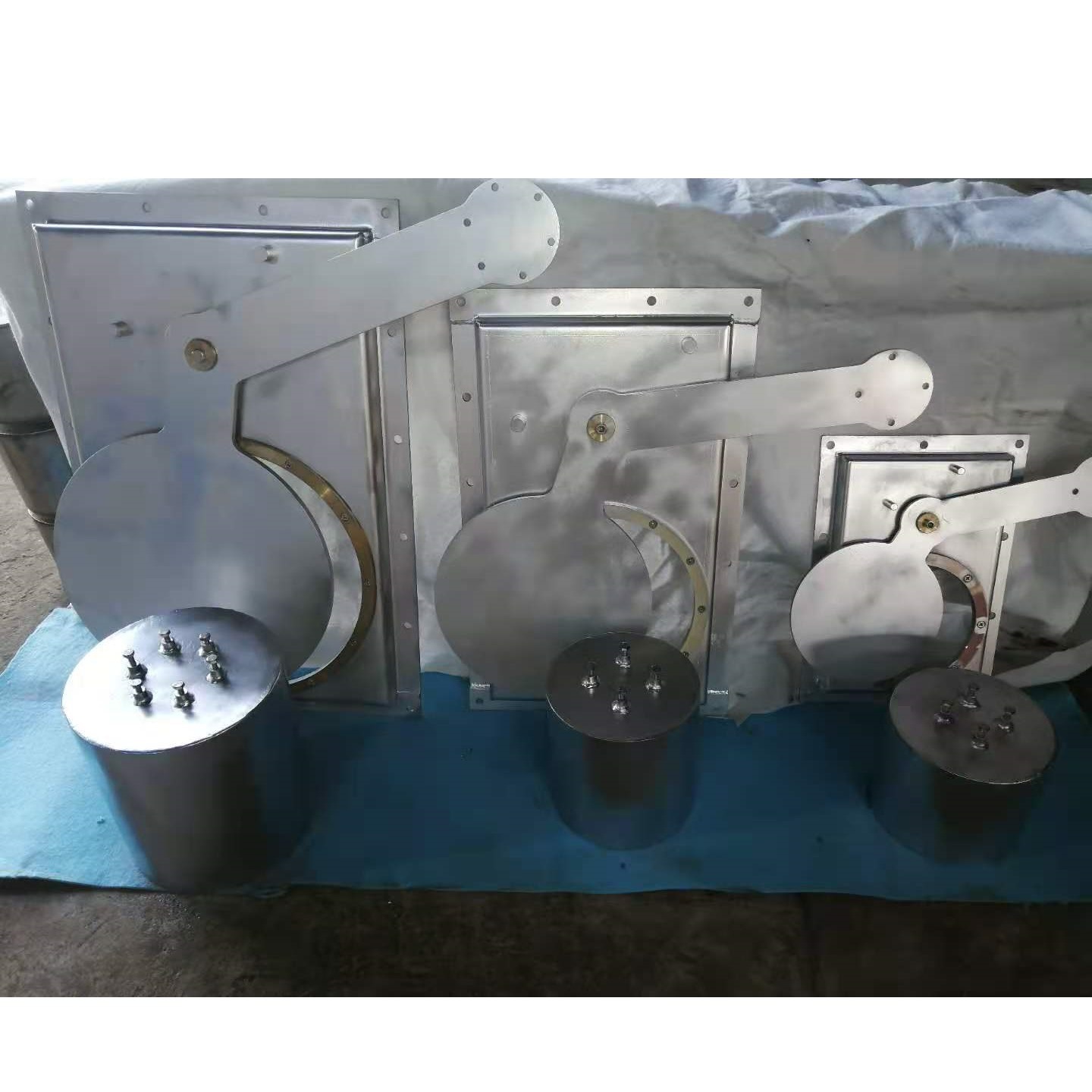

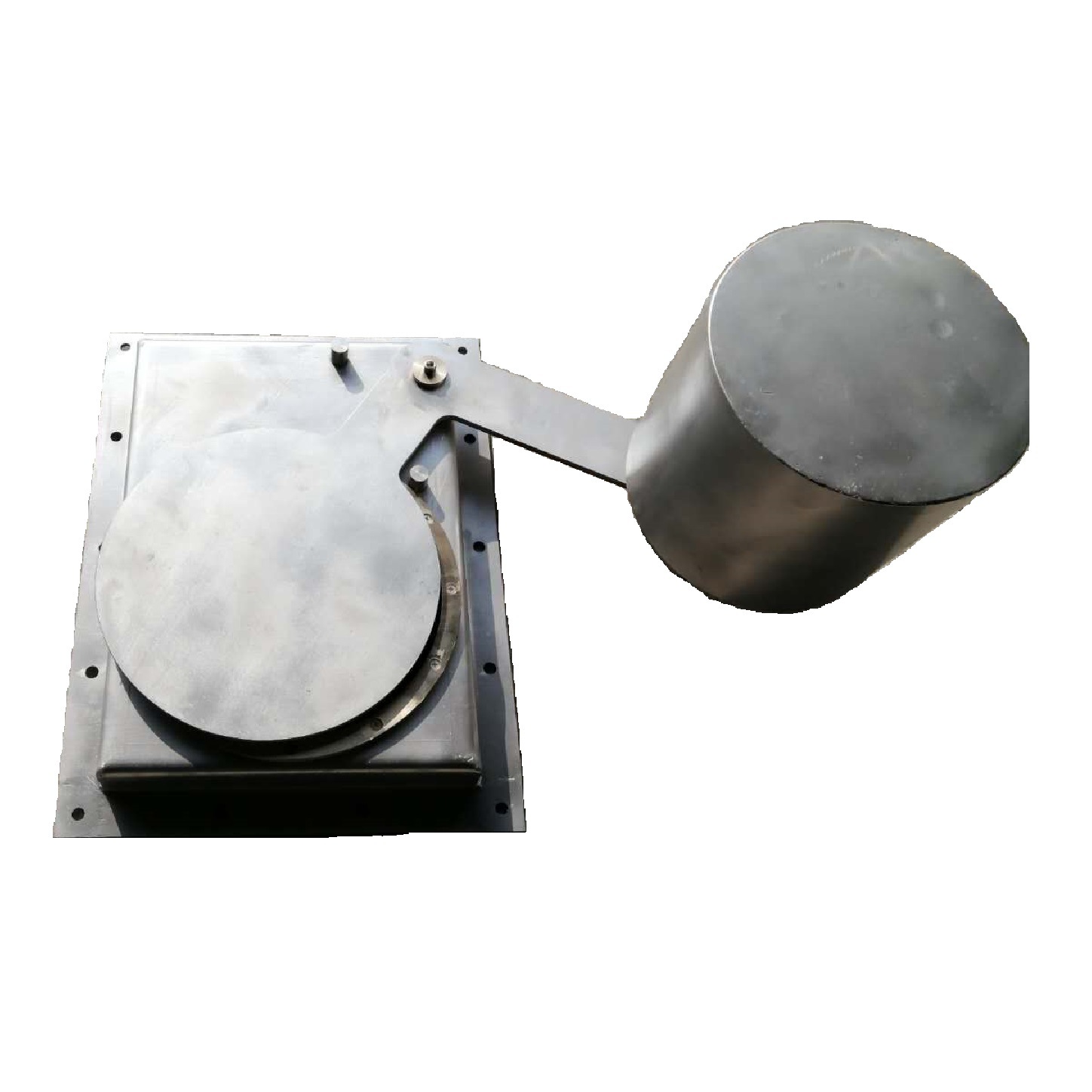

　　浮筒閥結構原理

　　當液位較低時 截流閥處于開啟狀態，隨著液位的升高 浮筒受浮力作用沿弧線上升 通過傳動軸帶動閘板沿弧線下降 實現截流閥的關閉 隨著液位的下降
浮筒受重力作用 沿弧線下降 通過傳動軸帶動閘板沿弧線上升 實現截流閥的開啟。

　　浮筒閥工作原理

　　晴天時，進水口內全部為污水，水量較小，井體內的水位低，浮筒在重力作用下使得浮筒閥閘板處于開啟狀態，此時污水全部經由裝置開口流向污水管網

　　降雨初期

　　降雨初期，進水口的流量逐漸增加，井體內的水位也隨之逐步上升，此時浮筒在浮力的作用下帶動浮筒閥閘板逐步關閉截污管口，此時初期雨水也經由裝置開口流向污水管網

　　降雨中后期

　　隨著降雨的繼續，井體內的水位進一步上升，此時浮筒帶動浮筒閥閘板完全關閉，從而避免了大量雨水進入到污水管網，稀釋的水從井體內排水口排出;

　　降雨結束

　　隨著現狀合流管內水位下降，浮筒帶動浮筒閥閘板逐步開啟，并恢復到初始狀態。
